管线穿梁如何施工？梁上开洞做法示例！

管线穿梁，可以实现结构安装一次成型，提高建筑使用空间，是建筑工程中一项降本增效的工艺做法。管线穿梁，需要设计先行并一次施工，不得在未经设计或未采取补强措施的情况下随意开洞。

管线穿梁施工效果梁上开洞，因为改变了梁受力特性，因此必须采用附加筋补强措施，设计进行力学计算后出具大样图，严格依图施工。某项目水管和风管穿梁开洞构造示意图：

以本工程的消防管道穿梁施工为例，依据设计构造图以及《混凝土结构构造手册》相关要求，梁上开洞的尺寸位置及配筋构造，要点如下。

钢套管穿梁示例

单孔套管穿梁示例

多孔套管穿梁示例

梁上开洞尺寸位置

（1）孔洞的位置应尽可能设置于剪力较小的跨中l/3区城内，必要时可设置于梁端l/3区域内。圆孔尺寸及位置应满足下表：

梁上开圆洞尺寸位置（2）对于d0/h≤0.2及150㎜的小直径孔洞，圆孔的中心位置应满足一0.1h≤e0≤0.2h（负号表示偏向受压区）和s2≥0.5h的要求，对于抗震设计，圆孔梁塑性铰位置宜向跨中转移1.0h的距离。

梁上开洞配筋构造

（1）当孔洞直径d0小于h/10及150㎜时，孔洞周边可不设倾斜补强钢筋。（2）当孔洞直径d0小于h/5及200㎜时，孔洞周边可按构造设置补强钢筋，弦杆纵向钢筋 As2、As3可采用2Φ10~2Φ12，弦杆箍筋可采用Φ6，间距不应大于0.5倍弦杆有效高度及100㎜；孔洞两侧补强钢筋Av、Ad宜靠近孔洞边缘布置，倾斜钢筋Ad可取2Φ12，其倾角a可取45°。下图所示：

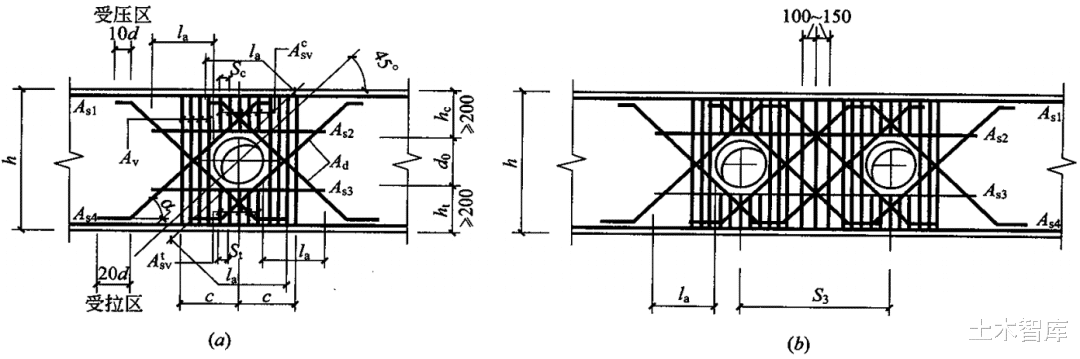

梁上开圆洞配筋构造

（3）当孔洞直径不满足上述两项要求时，孔洞周边的配筋应按计算确定，但不得小于按构造要求设置的钢筋。
